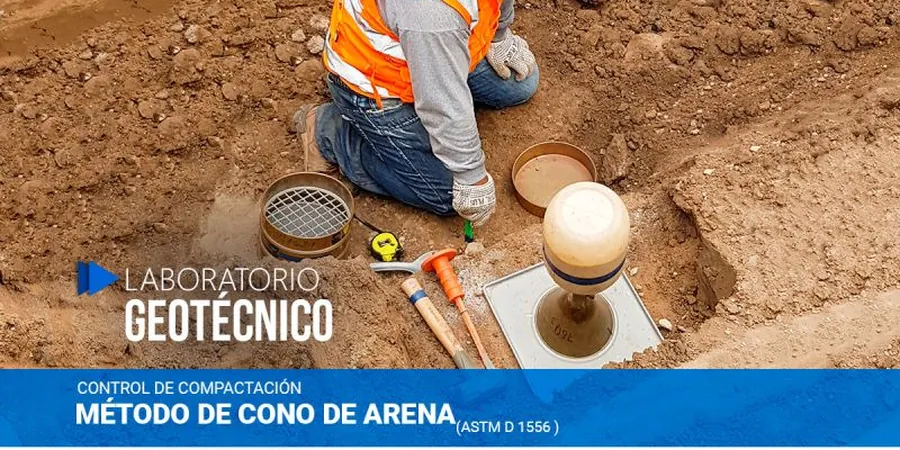

Essai de densité sur site par cône de sable à Troyes

La Champagne crayeuse, c’est le paysage qu’on imagine autour de Troyes, mais dès qu’on creuse en ville, on tombe sur des alluvions modernes de la Seine et des limons de débordement dont le comportement mécanique change d’un quartier à l’autre. Dans le secteur des Chartreux comme dans les zones d’activité de Torvilliers, la couche de forme et les remblais d’apport doivent atteindre une densité de référence validée sur site, sans quoi les tassements apparaissent avant même la livraison du chantier. L’essai de densité sur site par cône de sable reste la méthode la plus fiable pour confronter le taux de compactage réel aux exigences du cahier des charges, surtout dans les sols grenus où la nucléodensimétrie trouve ses limites réglementaires. Sur les plateformes logistiques de l’Aube, où les sols peuvent passer de 5 à 25 % de fines en moins de cent mètres, un essai Proctor en laboratoire sert de référence, et la vérification par cône de sable donne la photographie exacte du travail de l’entreprise de terrassement. Nos équipes interviennent avec des cônes étalonnés et des sables normalisés de Fontainebleau, garantissant une répétabilité que les maîtres d’œuvre exigent dans les PV de réception de plateforme.

Un taux de compactage mesuré au cône de sable à 98,5 % de l’OPM, c’est la garantie d’une plateforme qui ne tassera pas sous les dallages industriels.

Méthodologie appliquée à Troyes

En périphérie de Troyes, sur les terrasses alluviales où le sol passe de la grave sableuse à l’argile limoneuse en quelques mètres, on constate trop souvent que l’essai de densité sur site par cône de sable est demandé après coup, alors qu’il aurait dû conditionner le phasage du compactage. Le principe est simple mais exigeant : le sable calibré remplit la cavité créée dans la couche compactée, et la masse de sable consommée donne le volume exact du prélèvement ; on en déduit la masse volumique apparente sèche, qu’on divise par la masse volumique sèche de référence pour obtenir le taux de compactage. La norme NF P 94-061-3 définit le mode opératoire et le guide SETRA fixe les fréquences de contrôle selon la classe de plateforme — un point tous les 200 à 500 m² en couche de forme, avec une densité de points renforcée aux abords des regards et des têtes de buse. Sur les chantiers de voirie communautaire de Troyes Champagne Métropole, la traçabilité des mesures est capitale : chaque essai est géolocalisé et référencé au plan d’exécution, ce qui facilite la levée des réserves en réunion de chantier. Pour les sols traités aux liants hydrauliques, nous couplons l’essai de densité avec un essai de perméabilité in situ de type Porchet pour vérifier que le compactage n’a pas fermé le sol au-delà du seuil admissible pour l’infiltration des eaux pluviales.

Essai de densité sur site par cône de sable à Troyes

Paramètre	Valeur typique
Norme de référence	NF P 94-061-3 (essai au cône de sable)
Diamètre de la cavité	100 à 200 mm selon Dmax des granulats
Sable normalisé utilisé	Sable de Fontainebleau calibré 0/1 mm
Masse volumique apparente mesurable	1,7 à 2,4 t/m³ selon le sol
Fréquence de contrôle type (couche de forme)	1 point par 200 à 500 m²
Taux de compactage cible (remblai courant)	≥ 95 % de l’OPM (q4)
Accréditation laboratoire	COFRAC Essais selon NF EN ISO/CEI 17025
Délai d’intervention sur site	Sous 48 à 72 h ouvrées dans l’Aube

Demonstration video

Facteurs critiques du terrain à Troyes

Comparons deux situations classiques dans l’agglomération : le quartier des Marots, sur les coteaux crayeux, et la plaine de Barberey-Saint-Sulpice, en fond de vallée. Aux Marots, la craie altérée en tête donne un matériau de remblai correct mais très sensible à l’eau — un compactage mal contrôlé et la pluie fait chuter la portance en quarante-huit heures. À Barberey, les limons argileux de débordement changent de consistance avec la saison, et un compactage insuffisant se traduit par des ornières sous les poids lourds dès la première campagne logistique. Le risque commun, c’est une réception de plateforme refusée par le bureau de contrôle, avec arrêt de chantier et reprise coûteuse des couches de forme. L’essai de densité sur site par cône de sable permet de trancher objectivement : on mesure, on compare à l’OPM, on valide ou on prescrit une recompactation avant que les enrobés ne figent le problème. Sur les bassins d’orage en cours de construction le long de la rocade, c’est la même logique qui prévaut pour les digues en remblai compacté.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Normes applicables: NF P 94-061-3 : Sols – Détermination de la masse volumique sur site – Méthode au cône de sable, NF P 11-300 : Classification des matériaux utilisables en remblais et couches de forme, SETRA – Guide technique de réalisation des remblais et couches de forme (GTR), NF EN ISO/CEI 17025 : Exigences générales pour la compétence des laboratoires d’étalonnages et d’essais (accréditation COFRAC)

Nos services

Notre intervention sur les chantiers de terrassement et de voirie dans le département de l’Aube comprend un accompagnement complet en contrôle de compactage :

Essai de densité au cône de sable

Contrôle du taux de compactage sur remblais, couches de forme et plateformes selon NF P 94-061-3, avec rapport géoréférencé et PV de réception.

Détermination de l’OPM en laboratoire

Essai Proctor Normal et Proctor Modifié sur prélèvement du matériau de remblai pour établir la masse volumique sèche de référence avant compactage.

Plaque dynamique et portance

Mesure de module EV2 à la plaque selon NF P 94-117-1, complémentaire de l’essai de densité pour valider la portance de la plateforme.

Suivi de planche d’essai de compactage

Définition du couple engin/nombre de passes sur planche d’essai avec contrôles densitométriques répétés pour optimiser le rendement de chantier.

Questions fréquentes

Combien coûte un essai de densité au cône de sable dans la région de Troyes ?

Le prix unitaire pour un essai de densité sur site par cône de sable se situe généralement entre 110 € et 140 € HT dans l’agglomération troyenne, en fonction du nombre de points de contrôle et de la distance de déplacement.

Quelle fréquence de contrôle appliquer sur un remblai de plateforme logistique ?

Le guide SETRA recommande un point de mesure tous les 200 à 500 m² par couche compactée, avec un renforcement de la fréquence aux points singuliers comme les raccordements de regards ou les bords de quai. Le cahier des charges du maître d’œuvre peut imposer des fréquences plus strictes.

L’essai au cône de sable est-il valable pour les graves traitées aux liants hydrauliques ?

Oui, à condition d’intervenir dans le délai de maniabilité du liant. La cavité est réalisée avec précaution pour ne pas fissurer la couche traitée, et le sable est soigneusement récupéré après mesure pour ne pas contaminer le matériau en place.
